Hvad er en 12-pin ledningsforsegling til elektrisk stik, og hvordan beskytter det elektriske forbindelser?

Hvad er en 12-polet trådtætning til elektrisk stik?

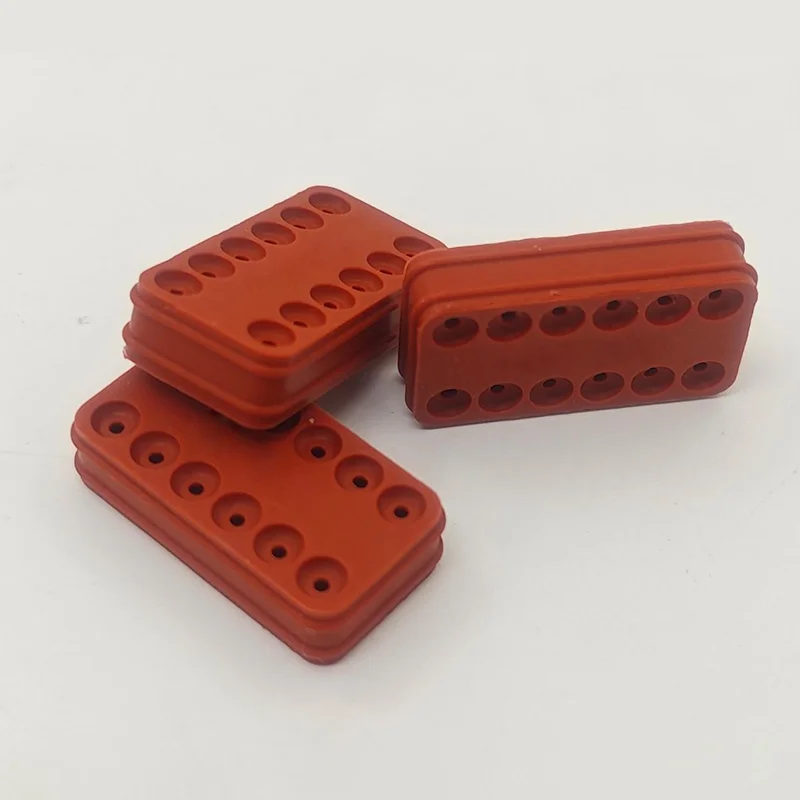

A 12-polet ledningstætning til elektrisk stiker en tætningskomponent designet til et elektrisk stik, der indeholder tolv individuelle tilslutningspositioner. Dens primære formål er at forsegle området, hvor ledninger passerer ind i konnektorhuset, og hjælper med at forhindre uønskede stoffer i at nå de interne terminaler.

I modsætning til selve konnektorhuset er en trådtætning normalt en relativt lille elastomer komponent. Dens ydeevne afhænger i høj grad af dimensionsnøjagtighed, materialeegenskaber, kompatibilitet med tråddiameter, kompression og konnektorhulrummets geometri.

I praktiske applikationer fungerer tætningen sammen med konnektorhuset, terminaler, ledninger, låsemekanismer og andre tætningselementer. Et komplet tætningssystem kan derfor ikke vurderes af gummikomponenten alene. Trådtætningen skal matche konnektordesignet og kabeldimensionerne nøjagtigt.

For elektriske systemer med flere ben er forsegling af hvert ledningsindgangspunkt særligt vigtigt, fordi en lille åbning omkring et kabel kan blive en indgangsvej for fugt, støv, olie eller andre forurenende stoffer. Over tid kan kontaminering bidrage til korrosion, ustabil elektrisk ydeevne, isoleringsproblemer eller for tidlig komponentfejl.

Hvordan er en 12-bens trådtætning opbygget?

En typisk 12-bens konnektorforseglingsløsning kan indeholde flere tætningsområder svarende til individuelle ledningshulrum. Afhængigt af konnektordesignet kan tætningen fremstilles som en individuel trådtætning, en tætningskomponent med flere kaviteter eller en anden specialiseret konfiguration.

Forseglingsområdet er normalt afhængig af kontrolleret interferens mellem elastomeren og de omgivende konnektorkomponenter. Når ledningen er indsat korrekt, komprimeres tætningslæben eller tætningsfladen rundt om wirekappen, mens den forbliver sikkert placeret inde i forbindelseshulrummet.

De vigtigste strukturelle faktorer omfatter normalt:

• Indvendig diameter:Skal svare tæt til den gældende lednings- eller kabeldiameter.
• Udvendig diameter:Skal passe til forbindelseshulrummet uden for stor deformation.
• Forseglingslæber:Sørg for kontrolleret kontakt omkring ledningsoverfladen.
• Retentionsfunktioner:Hjælp med at holde tætningen korrekt placeret under samlingen.
• Materiale tykkelse:Påvirker kompression, fleksibilitet og langsigtet tætningsadfærd.
• Overordnet geometri:Skal matche konnektorhuset og terminalkonfigurationen.

Fordi små dimensionelle afvigelser kan påvirke tætningsydelsen, er præcisionsstøbning og ensartet kvalitetskontrol vigtig for produktionsapplikationer.

Hvad gør en 12-bens trådtætning?

Hovedfunktionen er at skabe en miljøbarriere omkring ledningsindgangspunktet. Men dens praktiske værdi strækker sig ud over simpel vandtætning.

Det faktiske beskyttelsesniveau afhænger af det komplette konnektorsystem, inklusive husdesign, sammenkoblingstilstand, ledningsdimensioner, tætningsmateriale, samlingskvalitet og testkrav. Derfor bør en tætning aldrig specificeres uafhængigt af dets tilsigtede konnektorsystem.

Hvilke materialer er almindeligt anvendte?

Materialevalg er en af ​​de vigtigste beslutninger, når man udvikler eller køber en trådtætning. Forskellige elektriske miljøer udsætter tætningskomponenter for forskellige kombinationer af temperatur, fugt, olier, kemikalier, vibrationer og mekanisk belastning.

Silikonegummi overvejes ofte til forsegling af elektriske konnektorer, fordi dets fleksibilitet gør det muligt for det at tilpasse sig wirekapper, samtidig med at tætningskontakten bevares over temperaturændringer. Det korrekte materiale bør dog altid vælges i henhold til det faktiske driftsmiljø i stedet for blot at vælge den mest almindeligt anvendte mulighed.

Hvad skal man overveje, når man vælger en?

At vælge en 12-bens ledningsforsegling involverer mere end at matche antallet af stikpositioner. Købere og ingeniører bør bekræfte de komplette dimensions- og miljøkrav, før de afgiver en produktionsordre.

1. Tråddiameter
   Bekræft den faktiske udvendige diameter af ledningsisoleringen. En tætning designet til en væsentlig anden diameter kan skabe utilstrækkelig kompression eller overdreven samlingskraft.
2. Konnektor hulrum dimensioner
   Den ydre geometri af tætningen skal matche konnektorhulrummet nøjagtigt.
3. Gummi materiale
   Vælg forbindelsen i henhold til temperatur, fugt, kemikalier, olier, UV-eksponering og andre miljøfaktorer.
4. Hårdhed
   Gummihårdhed påvirker indføringskraft, kompression, fleksibilitet og tætningskontakt.
5. Temperaturområde
   De forventede minimum og maksimum driftstemperaturer bør defineres før materialegodkendelse.
6. Krav til miljøbeskyttelse
   Bestem det påkrævede miljøbeskyttelsesniveau for hele konnektorenheden.
7. Monteringsproces
   Manuel indføring, automatiseret ledningssamling, klemning af klemmer og sammenkobling kan stille forskellige krav til tætningen.
8. Produktionsvolumen
   Højvolumenprojekter kan retfærdiggøre dedikeret værktøj og optimerede støbeprocesser, mens lavvolumenapplikationer kan kræve forskellige udviklingsstrategier.

Hvor bruges 12-bens trådtætninger?

En 12-bens tætningskonfiguration kan bruges overalt, hvor flere elektriske kredsløb skal passere gennem et stik, samtidig med at miljøbeskyttelsen bevares.

• Ledningsnet til biler:Motorrum, kropselektronik, belysningssystemer, sensorer, kontrolmoduler og andre elektriske systemer til køretøjer.
• Elektriske køretøjer:Udvalgte elektriske lavspændingsgrænseflader, sensorer, styresystemer og elektrisk hjælpeudstyr.
• Industrielt udstyr:Maskiner, automationssystemer, styreskabe, sensorer, motorer og mobilt udstyr.
• Landbrugsmaskiner:Udstyr udsat for mudder, regn, støv, vibrationer og temperaturændringer.
• Entreprenørmaskiner:Tungt udstyr, der kræver holdbare elektriske forbindelser i krævende udendørsmiljøer.
• Udendørs elektriske systemer:Udstyr udsat for regn, støv, fugt og skiftende miljøforhold.
• Specialiseret elektronisk udstyr:Anvendelser, der kræver kompakt multikredsløbsledning med miljømæssig tætning.

Den nøjagtige anvendelse bestemmer det nødvendige materiale, dimensioner, tætningsstruktur og valideringsmetode. En komponent, der er egnet til et beskyttet indendørs kontrolsystem, er muligvis ikke egnet til et udsat motorrum eller en kraftig udendørs maskine.

Hvordan skal en trådtætning installeres?

Korrekt installation er afgørende, fordi selv en tætning af høj kvalitet kan miste sin effektivitet, hvis den er beskadiget, forkert placeret eller parret med en uegnet ledning.

1. Undersøg forseglingen:Tjek for snit, revner, deformation, flash, forurening eller andre synlige defekter.
2. Bekræft ledningskompatibilitet:Kontroller, at tråddiameteren svarer til det specificerede tætningsområde.
3. Forbered ledningen:Sørg for, at trådkappen er ren og ubeskadiget.
4. Placer tætningen korrekt:Sørg for, at tætningskomponenten er orienteret i overensstemmelse med konnektordesignet.
5. Indsæt forsigtigt terminalen:Undgå at rive eller rulle tætningslæben under terminalindføring.
6. Bekræft terminaltilbageholdelse:Bekræft, at terminalen har nået den korrekte position og låsemekanisme.
7. Inspicer den endelige samling:Kontroller tætningspositionen og konnektorens sammenkoblingstilstand før testning.

Til automatiseret produktion bør tætningen også evalueres for kompatibilitet med indføringsudstyr, værktøj, monteringshastighed og smørekrav. Overdreven indføringskraft kan beskadige tætningen eller ledningen, mens utilstrækkelig kompression kan reducere miljøbeskyttelsen.

Hvilke problemer kan en dårligt udvalgt sæl forårsage?

Mange konnektorforseglingsproblemer stammer fra et misforhold mellem tætningen og den faktiske anvendelse snarere end fra konceptet med selve tætningssystemet.

Disse spørgsmål viser, hvorfor købsbeslutninger bør baseres på komplette tekniske specifikationer frem for pris eller udseende alene.

Hvordan forbedrer specialfremstilling konnektorforseglingen?

Standard tætningskomponenter er praktiske, når stik- og ledningsdimensionerne allerede matcher et etableret design. Men mange OEM- og industriprojekter kræver tilpasset geometri på grund af specielle konnektorhulrum, usædvanlige ledningsdiametre, begrænset installationsplads eller krævende miljøforhold.

Specialfremstilling gør det muligt at udvikle tætningsprofil, dimensioner, materiale, hårdhed, farve og produktionsproces omkring kundens applikation.

For eksempel kan et tilpasset 12-bens trådtætningsprojekt kræve:

• Tilpassede indvendige diametre til forskellige trådspecifikationer
• Særlig ydre geometri til et proprietært konnektorhus
• Forskellige tætningslæbedesigns
• Specifik gummihårdhed
• Tilpassede farver til kredsløbsidentifikation
• Materialevalg baseret på temperatur eller kemisk eksponering
• Værktøj udviklet ud fra tegninger, prøver eller 3D-data
• Konsekvent dimensionskontrol til produktion af store mængder

Zhejiang Guoming Rubber Technology Co., Ltd.kan overvejes ved indkøb af tilpassede gummitætningskomponenter til elektriske konnektorapplikationer. Til OEM-projekter kan levering af fuldstændig teknisk information i begyndelsen af ​​udviklingen hjælpe med at reducere unødvendige prøvetagningscyklusser og forbedre kommunikationen mellem konnektordesigneren, tætningsproducenten og montageteamet.

Hvad skal købere spørge en producent af trådtætninger?

Inden de vælger en leverandør, bør indkøbsteams etablere en klar teknisk tjekliste. Dette hjælper med at forhindre, at en komponent, der ser korrekt ud, bliver brugt i en uegnet applikation.

For industri- og bilprogrammer bør købere også overveje produktionskonsistens, sporbarhed, teknisk kommunikation, værktøjsstyring, emballering, leveringsevne og langsigtet leveringsstabilitet.

Et pålideligt leverandørforhold bør strække sig ud over den første prøve. Langsigtet konnektorydelse afhænger af opretholdelse af stabile materialeegenskaber, dimensionsnøjagtighed og produktionskontrol på tværs af flere batcher.

Ofte stillede spørgsmål

Afsluttende overvejelser

A 12-polet ledningstætning til elektrisk stiker en lille komponent med en vigtig rolle i pålideligheden af ​​en multi-kredsløb elektrisk forbindelse. Dens effektivitet afhænger af samspillet mellem materiale, geometri, ledningsstørrelse, konnektorhulrum, kompression, monteringsproces og miljøforhold.

For ingeniørteams er det vigtigste trin at definere det komplette driftsmiljø, før du vælger tætningsmateriale og dimensioner. For indkøbsteams bør leverandørkapaciteter, produktionskonsistens, tilpasningsstøtte og kvalitetskontrol overvejes sammen med enhedsprisen.

Når en standardkomponent ikke kan opfylde kravene, kan en OEM-designet trådtætning give en mere præcis pasform til konnektorsystemet. At arbejde direkte fra tekniske tegninger, prøver eller dimensionelle specifikationer kan også hjælpe producenterne med at udvikle en tætningsløsning, der er bedre tilpasset den endelige anvendelse.
