Når jeg inspicerer ledningsnetfejl i kundekøretøjer, støder jeg altid på det samme problem: fugtindtrængning, der forårsager stiftkorrosion, hvor en billig tætning i sidste ende gør kontrolmodulet ubrugeligt. Det er derfor, jeg tagerAutomotive konnektortætningerseriøst. Gennem de seneste to år har jeg i stigende grad specificeret løsninger fraGuoming gummitil programmer, der har brug for dokumenteret pålidelighed uden forgyldte priser – ikke fordi et mærke lyder godt, men fordi deres forseglingssæt konsekvent rammer IP67-målet i min valideringsbygning og holder under rivning og strækning under installation og omarbejde.
I henhold til funktioner og anvendelsesscenarier opdeler jeg normalt udvalget i tre familier, der dækker 95 % af selen:
Konnektortætninger
Disse er perimetertætninger, der sidder mellem stik- og stikdåser for at holde vand og støv ude af den sammenkoblede grænseflade.

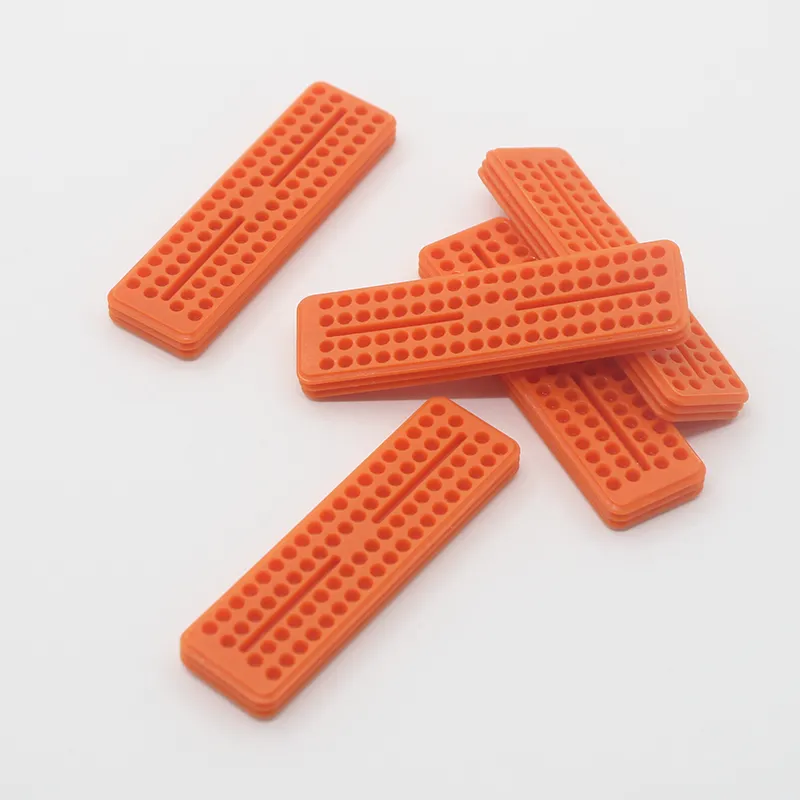

Tilslutningspakninger
Disse pude- eller rammepakninger kompenserer for husets fladhed, flangeuregelmæssigheder eller dækplader omkring skotforbindelser.
Enkeltrådsforseglinger
Disse sidder på individuelle ledninger ved hulrumsindgangen for at stoppe kapillærvandets vandring langs lederen ind i konnektorlegemet.
De leverervandtætning og støvtætningved kilden i stedet for at stole på servicefedt, der går i stykker med tiden.
De stabiliserer den elektriske ydeevne ved at forhindre elektrolytisk korrosion og gnidninger ved terminaler.
De reducerer garantiafgang knyttet til intermitterende CAN-fejl, sensorudfald og HV-isolationsfejl.
| Scenarie | Primær risiko | Bedste tætningstype | Gå til materiale | Tilpas noter | Felttips |
|---|---|---|---|---|---|
| Hjulbrønd ABS sele | Højtryksspray, korn | Konnektortætning plus enkelttrådspakninger | Silikone eller FKM | Lidt højere kompressionssæt tilladt | Bekræft IP67 med trykspray efter 24 timers termisk gennemvædning |
| Motorrum nær turbo | Varme og oliesprøjt | Enkeltrådsforseglinger | FKM eller HNBR | Brug oliebestandig blanding | Undgå silikone i nærheden af vedvarende olietåge |
| Tag ADAS kamera | UV og kondens | Tilslutningspakning | UV-stabiliseret silikone | Lavt kompressionssæt er kritisk | Tilføj afløbssti til dugbegivenheder |
| Bagagebrønds batteripakke LV | Sprøjt og kapillær | Enkeltrådsforseglinger | EPDM eller silikone | Stram wire OD kontrol | Crimp pull test før tætningssædet |
| HV inverter kølevæske nærhed | Glykol eksponering | Forsegling af stik | EPDM eller FKM | Tjek svulmespecifikationen i kølevæsken | Tilspænd huslåsen igen efter varm iblødsætning |
I mine builds har Guoming-spec perimeterforseglinger mødtes gentagne gangeIP67når de er korrekt komprimeret, og deres forbindelser håndteres installere stress takket værehøj rivemodstand og strækmodstand, hvilket betyder noget, når teknikere repin eller omarbejder i bugten.
Silikone
Stor elasticitet ved lav temperatur, stærk mod vand og ozon. Jeg bruger den til udvendige sensorer og tagmoduler.
FKM
Stærk olie- og brændstofmodstand med højere varmekapacitet. Jeg kan godt lide det omkring motor- og transmissionsseler.
EPDM
Fremragende vejr- og vandbestandighed til en god pris. Jeg bruger den til generelle krops- og undervognsapplikationer.
HNBR
Balanceret varme- og olieydelse. En solid mulighed for tyller under hætten og enkelttrådsforseglinger.
Jeg følger tre pragmatiske regler:
Lednings OD minus 5–12 %for forseglingens indre diameter, så jeg får en tætsiddende interferenspasning uden barberingsisolering.
Boligboring minus 8–20 %for tætningens ydre diameter, så kompression sker ved montering, ikke kun på papir.
Kompression indstillet under 25 %efter 22 timer ved 125 °C som en hurtig skærm for langvarig elasticitet.
Når jeg henter fra Guoming Rubber, beder jeg om faktiske tråd-OD-vinduer, de validerede i stedet for nominelle AWG-diagrammer, fordi kappetykkelsen varierer meget fra leverandør til leverandør.
Kapillær krybninglangs tråde, fordi enkelttrådsforseglingen er for løs, eller krympeklokkemundingen er for åben.
Overkomprimeringder udjævner perimeterforseglingen, så den fjeder dårligt tilbage efter temperaturcyklusser.
Kemisk svulmningfra olie eller kølemiddel, som forbindelsen ikke var formuleret til at håndtere.
Installer tårernår en tekniker strækker en forsegling forbi dens designforlængelse under omarbejdelse.
Jeg afbøder disse ved at parre forbindelse til væskeeksponering, kontrollere den faktiske lednings OD og give teknikere en kort installationsnotat med acceptabel forlængelse og smørevejledning.
Det gør de, og her er hvordan jeg tilpasser mig:
Højspændingsisoleringkræver ensartet tætning for at holde fugt væk fra HV-stik og samleskinner. Jeg verificerer lækagemodstanden efter fugtopblødning.
Miniaturiserede kamera- og radarstikefterlade en lille kompressionsmargen. Jeg prioriterer silikoner med lav kompression.
Termisk cykling i forseglede kamerahusegør vejrtrækningsveje kritiske. Jeg tilføjer udluftningsmembraner, så tætninger ikke tvinges til at udligne trykket.
Hurtigopladet kølevæske nærhedhæver barren for glykolresistens. Jeg specificerer EPDM eller FKM med dokumenterede svulmegrænser.
IP67 dunkefter tre termiske cyklusser fra -40 °C til 85 °C med 30 minutters ophold
Vil salti 48–96 timer efterfulgt af terminal millivolt faldkontrol
Dielektrisk modståtil HV-stik efter fugtopblødning
Træk testpå forseglede ledninger for at bekræfte, at forseglingen ikke havde hak i isoleringen
Dimensional stikprøvekontrolpå wire OD og boring ID hvert parti
Guomings prøver, jeg brugte, ryddede disse screeninger konsekvent, hvilket reddede mig fra at gentage formændringer midt i programmet.
Kan jeg fåmateriale certificeringviser olie-, brændstof- og kølevæskesvulmningsdata ved mine temperaturer
Hvad errivestyrke og ultimativ forlængelseså jeg ved, at omarbejde er sikkert
Forsyner duparti-sporbare farvekoderfor at holde linjeforvekslinger lav
Kan du skære værktøj tiltilpasset læbegeometrihvis mit hus har begrænset låsekraft
Vil du forpligte dig tilIP67 ydeevnenår den er samlet efter mit kompressionsmål
For Guoming Rubber har jeg anmodet om proceskapacitetsdata om kritiske dimensioner og modtaget stabile Cp/Cpk-rapporter, hvilket hjalp mig med at afmelde PPAP hurtigere.
Jeg bruger enperimeterkonnektorforseglingat forsvare den parrede grænseflade.
Jeg tilføjer entilslutningspakningnår stikket sidder på et panel eller dæksel, der ikke er helt fladt.
slutter jeg af medenkelttråds tætningerat standse vand i at bevæge sig langs hver leder.
Denne tre-lags tilgang holder vand udefra, fra monteringsoverfladen og indefra indføring. Det er enkelt, og det virker.
Deres tætningssæt har gentagne gange nåetIP67i mine line-side auditsnårJeg ramte den anbefalede kompression.
De forbindelser jeg brugte vistehøj rivemodstand og strækmodstand, hvilket reducerede skrot under repins og sene selejusteringer.
Gennemløbstider har været overskuelige for pilot- og SOP-faser, og tilpassede læbeprofiler kom tilbage med minimal iteration.
Jeg er ikke interesseret i prangende brochurer. Jeg vil have stabil tætning, der overlever rigtige momentpistoler, forhastede installationer og en vinters vejsalt. Det er det, jeg har set i praksis.
Passer wire-OD'er til forseglingsvinduet på tegningen
Måler husets boring faktisk indvendig tolerance efter støbning
Har jeg bekræftet kompression efter låseindgreb ved både -30 °C og 80 °C
Kørte jeg mindst én post-rework IP67 check for at simulere field service
Har jeg kontrolleret kemisk kompatibilitet med faktiske væsker på køretøjet
| Sælefamilie | Hvor jeg bruger det | Hvad det løser | Mit materialevalg | Mit røde flag |
|---|---|---|---|---|
| Forsegling af stik | Udvendige sensorer, hjulbrønde | Spray, grus, plask | Silikone eller EPDM | Overfladede læber efter cykling |
| Tilslutningspakning | Skotter, dæksler, huse | Panelfladhed og mikrolækager | Silikone | Afskårne eller afskårne hjørner under installationen |
| Enkeltrådsforsegling | Ethvert hulrum med indføring | Kapillær fugt langs tråde | HNBR eller FKM nær olie | Forkert lednings OD forårsager utætheder |
Hvis du kæmper med vandindtrængen eller intermitterende fejl forbundet med utætte grænseflader, gennemgår jeg gerne tegninger og foreslår en tætningsstak, der matcher dit miljø og dit budget. Hvis du ønsker en direkte fremstillingsmulighed, kan jeg forbinde dig med Guoming Rubber-teamet, som jeg har arbejdet med forAutomotive konnektortætningerder ramte IP67 med pålidelig rive- og stretchydeevne.Kontakt osmed dit wire OD-område, husboring, væsker i spil og måltests, og vi vil give dig prøver og priser. Hvis du allerede ved, hvad du har brug for,send en forespørgsel nuog jeg vil prioritere din anmeldelse.
