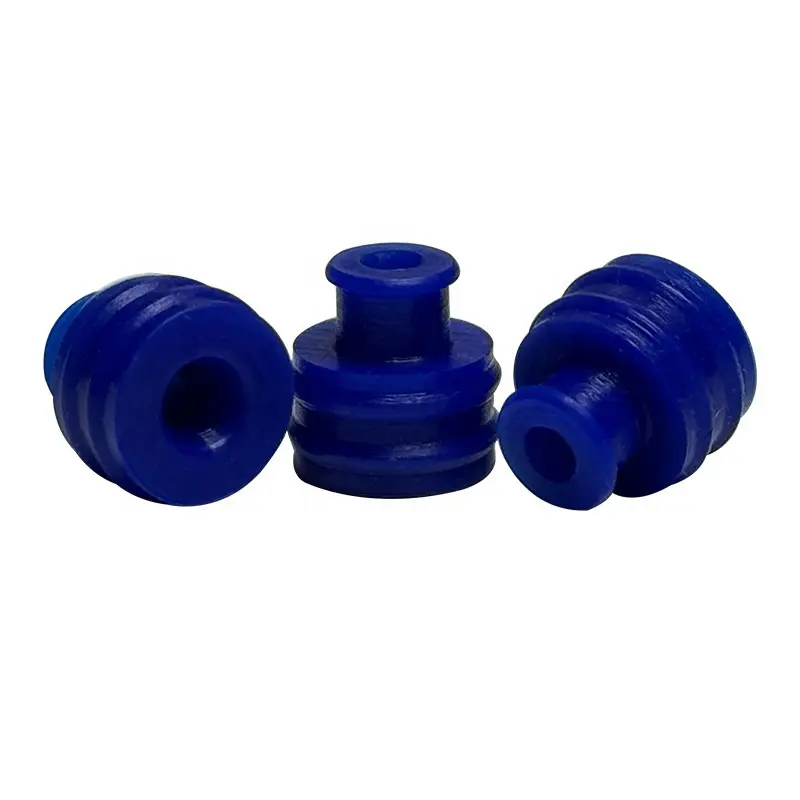

Vandtæt enkelttrådsforsegling blå

I hvilke situationer ville du have brug for sådan en lille vandtæt Single Wire Seal Blue?

Ledningsnettet skal gå gennem stikket, men når der kommer vand ind i det udgangshul, bliver terminalerne grønne, og signalerne bliver rodet.

Kørsel i regnen, ved hjælp af en højtryksslange til bilvask, kryber vandet langs ledningsisoleringen ind i stikket

Under montagen på produktionslinjen håber vi, at tætningerne er lette at montere og presse, og at selvom tråddiameteren er lidt af, kan den stadig monteres.

Dens vandtætte logik kan opsummeres i kun tre sætninger, når du bryder den ned.

Tråden går først gennem hullet - det midterste gennemgående hul klæber til ledningsisoleringen. Dette er det første segl; hvis vandet forsøger at krybe langs ledningen, bliver det først blokeret.

Ribbekompression – tre bølger af ribber på hoveddelen presses ind i forbindelseshullerne, der passer tæt på flere punkter med hulvæggene, så vandet ikke kan finde mellemrum at sive igennem.

Det trompetformede rør er glat - toppen har en smal hals med en trompetåbning til at styre ledningsretningen, hvilket gør samlingen lige og sikrer en tæt forsegling.

De tre armeringsstænger er ikke kun til dekoration: montering har uundgåeligt nogle afvigelser. Hvis en stang er forkert justeret, kan de to andre stadig understøtte den - det er meningen med at have flere cirkulære stænger.

Produktparameter (specifikation)

Ingeniørens perspektiv

Der er to ting, der er værst til montering: for stramt og det vil ikke gå ind, for løst og det vil ikke forsegle. At have tre ringribber giver flere kontaktpunkter, som bruger elasticitet til at imødekomme tråddiametertolerancer - uanset om den er lidt tyk eller tynd, er der en ribbe til at understøtte den, så pressekraften er den helt rigtige og vil ikke beskadige terminalen.

Indkøbsperspektiv

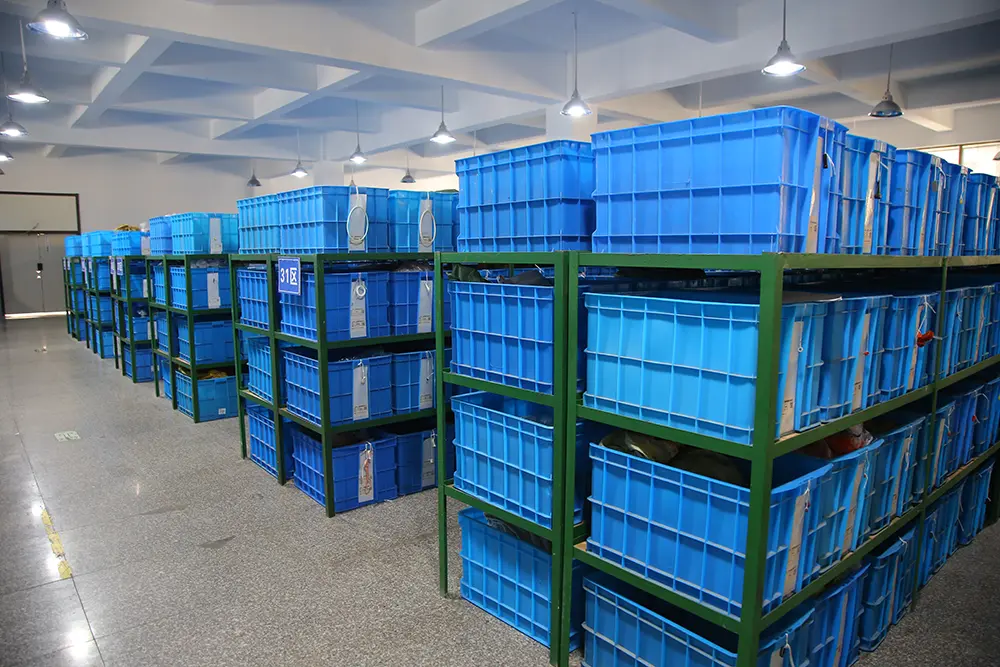

Ingen omveje i processen: tegninger eller faktiske varer → prøver → installationsverifikation → produktionsplanlægning. Almindelige forme holdes på lager, og små partier kan bestilles. Fabrikken ligger i Wenzhou; du er velkommen til at besøge for at tjekke materialerne, formene og inspektionsstationerne - det er mere pålideligt end blot at høre en introduktion.

Materialeteknologisk perspektiv

Halvdelen af ​​værdien af ​​et segl kommer fra materialet. Standard silikone hopper godt tilbage og modstår aldring; for olieholdige forhold, skift til EPDM; hvis du har brug for ekstra olie- og opløsningsmiddelresistens, så gå med NBR. Brug af den samme form med forskellige materialer giver dig grundlæggende et produkt til en anden arbejdstilstand.

Kvalitetsinspektionsperspektiv

Inden du forlader fabrikken, er der tre kontroller: første stykke for størrelse, tilfældige inspektioner for udseende under processen, og en manuel plus-udstyr dobbeltcheck før forsendelse. Processen lyder simpel, men det er bare dagligt gentagne gryntarbejde - små dele, store problemer, hvis noget går galt.

Jeg har udviklet og fremstillet tætningsdele i næsten 20 år, og jeg har stor respekt for vandrelaterede tætningsudfordringer. GM681372 kan ligne en lille komponent, men hver enhed, der er monteret på køretøjer, har en fast forpligtelse: Bloker vandindtrængen effektivt.
